产品规格:外径1.0-20 mm、壁厚0.1-2.0 mm
技术标准:《DIN 7340 》 《GB-975管状铆钉》
产品特点:精密度高、公差尺寸准确、再次铆合性能优良
应用范围:广泛应用于精密仪器仪表、电子电器、汽车配件、照明灯饰等行业

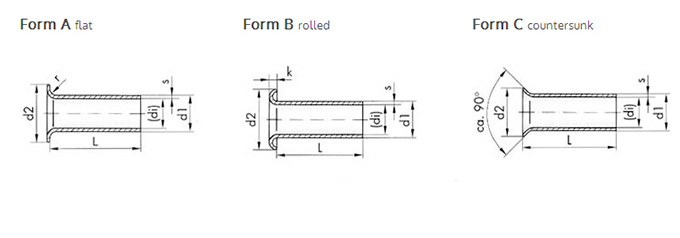

材料 | 产品名称 | d1 | s | L | 帽型 | 表面处理 |
H65 | 管状铆钉 | 2.0 | 0.3 | 20 | A | 黄铜/原色 |
H65 A 2 x 0,2 x 3 mm, DIN 7340, 原色 | ||||||
TP2 | 管状铆钉 | 2 | 0,2 | 3 | B | 镀锡 5 µm |
TP2 B 2 x 0,2 x 3 mm, DIN 7340, 镀锡 5 µm |
管径 | d1 | 1 | 1,2 | 1,5 | 2 | 2,5 | 3 | 4 | ||||||||
Tol. | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,05 | ±0,05 | ±0,07 | |||||||||
壁厚 | s ± 10% |
0,2 | 0,2 | 0,2 | 0,25 | 0,2 | 0,3 | 0,25 | 0,3 | 0,4 | 0,25 | 0,3 | 0,5 | 0,3 | 0,4 | 0,5 |
内径 | di | 0,6 | 0,8 | 1,1 | 1 | 1,6 | 1,4 | 2 | 1,9 | 1,7 | 2,5 | 2,4 | 2 | 3,4 | 3,2 | 3 |
Tol. | ±0,07 | ±0,07 | ±0,07 | ±0,08 | ±0,07 | ±0,09 | ±0,1 | ±0,11 | ±0,13 | ±0,1 | ±0,11 | ±0,15 | ±0,13 | ±0,15 | ±0,17 | |
帽径 | d2 | 1,6 | 2 | 2,5 | 3,2 | 4 | 4,5 | 6 | ||||||||
Tol. | ±0,15 | ±0,15 | ±0,15 | ±0,2 | ±0,2 | ±0,2 | ±0,25 | |||||||||
k | 0,25 | 0,3 | 0,35 | 0,4 | 0,4 | 0,45 | 0,4 | 0,5 | 0,6 | 0,5 | 0,5 | 0,6 | 0,65 | 0,7 | 0,8 | |
r max. | 0,2 | 0,25 | 0,3 | 0,4 |
管径 | d1 | 5 | 6 | 8 | 10 | ||||||||||
Tol. | ±0,07 | ±0,1 | ±0,1 | ±0,01 | |||||||||||
壁厚 | s ± 10% |
0,3 | 0,5 | 0,75 | 0,4 | 0,5 | 0,75 | 1 | 0,4 | 0,5 | 0,75 | 1 | 0,5 | 0,75 | 1 |
内径 | di | 4,4 | 4 | 3,5 | 5,2 | 5 | 4,5 | 4 | 7,2 | 7 | 6,5 | 6 | 9 | 8,5 | 8 |
Tol. | ±0,13 | ±0,17 | ±0,22 | ±0,18 | ±0,2 | ±0,25 | ±0,3 | ±0,18 | ±0,2 | ±0,25 | ±0,3 | ±0,2 | ±0,25 | ±0,3 | |
帽径 | d2 | 7,5 | 9 | 12 | 15 | ||||||||||
Tol. | ±0,25 | ±0,25 | ±0,3 | ±0,3 | |||||||||||
k | 0,75 | 0,9 | 1 | 0,95 | 1 | 1,1 | 1,3 | 1,2 | 1,3 | 1,4 | 1,5 | 1,5 | 1,6 | 1,7 | |
r max. | 0,5 | 0,6 | 0,8 | 1 |
长度 L | 2-3 | 3,1-6 | 6,1-10 | 10,1-18 | 18,1-30 | 30,1-50 | 50,1-60 |
公差 | ±0,12 | ±0,15 | ±0,18 | ±0,2 | ±0,25 | ±0,3 | ±0,35 |
原材料 | |
黄铜 (Ms) | 铝 (Al) |
铜 (Cu) | 不锈钢 (Est) |
钢(St) |
